概括机床电主轴的结构构成和驱动方式
作者:宁波福轴维修站          点击数:1190          时间:2019-08-23

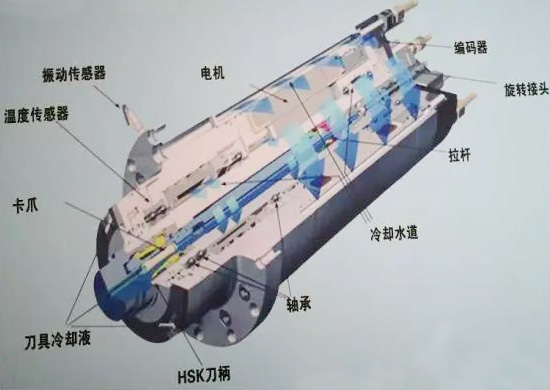

一、机床电主轴的结构构成:

电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。高速数控机床主传动系统取消了带轮传动和齿轮传动。机床主轴由内装式电动机直接驱动,从而把机床主传动链的长度缩短为零,实现了机床的"零传动"。这种主轴电动机与机床主轴"合二为一"的传动结构形式,使主轴部件从机床的传动系统和整体结构中相对独立出来,因此可做成"主轴单元",俗称"电主轴"(ElectricSpindle,Motor Spindle)。
电主轴是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术,电主轴它与直线电机技术、高速刀具技术一起,把高速加工推向一个新时代。电主轴是一套组件,它包括电主轴本身及其附件:电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置等。电动机的转子直接作为机床的主轴,主轴单元的壳体就是电动机机座,并且配合其他零部件,实现电动机与机床主轴的一体化。
二、机床电主轴的驱动方式:

电主轴的电动机均采用交流异步感应电动机,由于是用在高速加工机床上,启动时要从静止迅速升速至每分钟数万转乃至数十万转,启动转矩大,因而启动电流要超出普通电机额定电流5~7倍。其驱动方式有变频器驱动和矢量控制驱动器驱动两种。变频器的驱动控制特性为恒转矩驱动,输出功率与转矩成正比。机床最新的变频器采用先进的晶体管技术,可实现主轴的无级变速。机床矢量控制驱动器的驱动控制为在低速端为恒转矩驱动,在中、高速端为恒功率驱动。

机床电主轴具有结构紧凑、重量轻、惯性小、噪声低、响应快等优点,而且转速高、功率大,简化机床设计,易于实现主轴定位,是高速主轴单元中的一种理想结构。电主轴轴承采用高速轴承技术,耐磨耐热,寿命是传统轴承的几倍。
